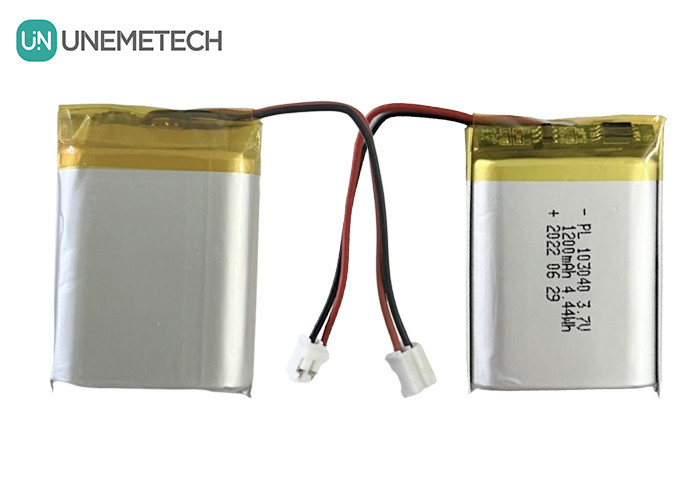

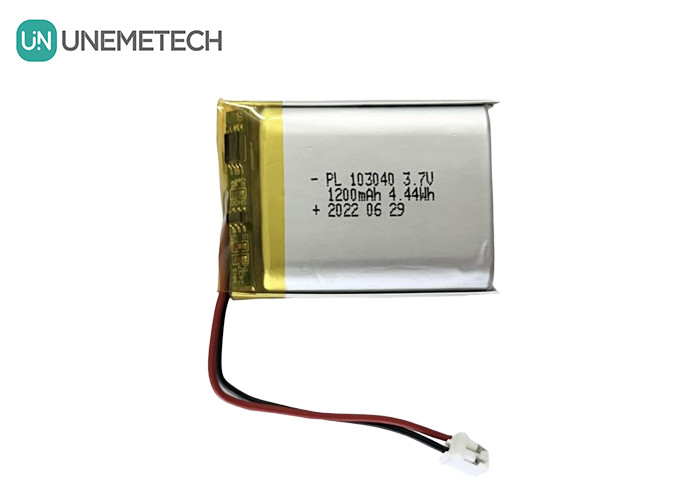

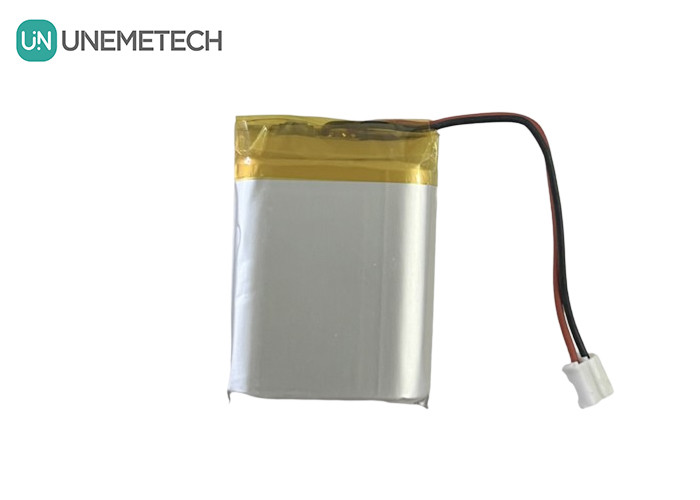

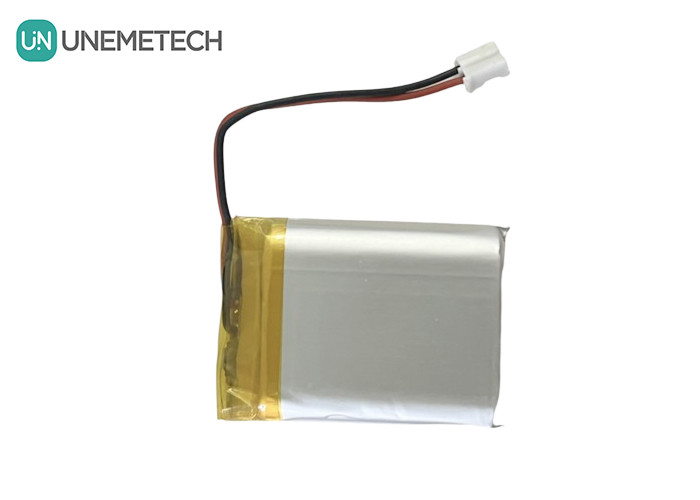

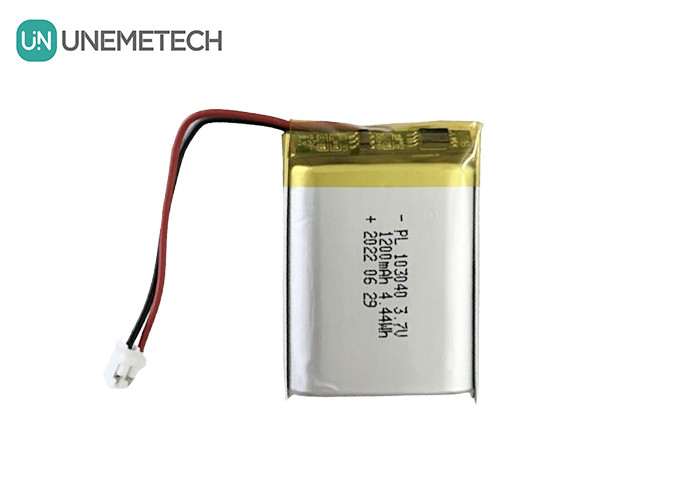

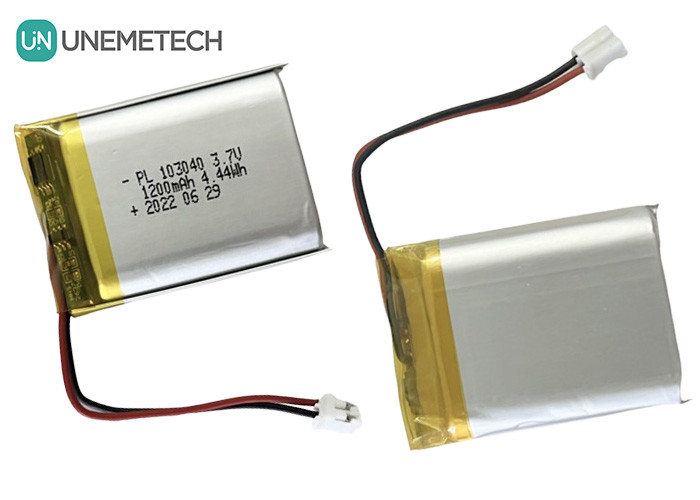

은 재충전 리온 폴리머 배터리 103040 1200mAh 3.7V 리포 배터리 UN38.3 및 IEC62133
리온 폴리머 배터리 특성
우리는 당신의 요구 사항에 따라 리?? 폴리머 배터리 셀과 패키지의 모든 종류의 설계 할 수 있습니다
긴 주기 수명: 500배 이상
좋은 구축 능력과 좋은 일관성.
103040 리포 배터리 셀 도면
항목 |
설명 |
차원 |
|
A |
셀 탭 길이 |
7±2mm | |
B |
셀 탭 피치 |
13±2mm | |
C |
셀 탭 너비 |
3±0.2mm | |
D |
셀 톱 밀폐제 길이 |
4 ± 0.3mm | |
T |
세포 두께 최대 |
초기 |
10mm |
300주기 후 | 100.8mm | ||
W |
셀 너비 최대 |
30mm | |
H |
셀 높이 최대 |
40.5mm |
103040 리포 배터리의 기본 성능
- 아니 |
항목 |
사양 |
참고: |
1 |
가산용량 |
1200mAh |
0.2C 방출 |
2 |
명목 용량 |
1230mAh |
0.2C 방출 |
3 |
최소 용량 |
1200mAh |
0.2C 방출 |
4 |
세포 무게 |
≈ 21g | |
5 | 셀 초기 저항 | ≤ 80mΩ |
3.7V AC 1KHz 측정 |
6 |
정상 전압 |
3.7V | |
7 |
초기 전압 |
≥3.8V | |
8 | 제한된 충전 전압 | 4.2V |
DC 전하에서 CV 전하의 전압 |
9 | 표준 요금 방법 | 0.2C CC 전류 충전 4.2V, 그 다음 CV 충전 전류 0.01C로 감소 할 때까지 | |
10 |
절단 전압 |
2.75V |
충전 종료 시 충전 전압 |
11 | 표준 충전 전류 | 240mA (0.2C) |
CC 충전 4.2 V, 그 다음 CV 충전 전류 0.01C 이하로 감소 할 때까지
|
12 | 표준 충전 시간 | 6~7시간 | |
13 | 급속 충전 전류 | 600mA (0.5C) | |
14 | 빠른 충전 시간 | 약 3시간 | |
15 | 표준 배열 전류 | 240mA (0.2C) |
CC 배열 2.75V
|
16 | 최대 배열 전류 | 1200mA (1C) | |
17 | 작동 온도 범위 | 충전: 10°C 45°C 배열: -20°C 60°C | |
18 | 작동 습도 범위 | ≤ 90%RH |
103040 리포 배터리 패키지의 도면
항목 |
설명 |
차원 |
|
T |
배터리 패크 최대 두께 |
초기 |
10mm |
300주기 후 | 100.8mm | ||
W |
배터리 패크 최대 너비 |
30mm | |
H |
배터리 팩 최고 높이 |
42.5mm | |
A |
와이어 길이 |
60±3mm | |
패크 임페던스 |
≤ 180mΩ |
103040 리포 배터리 포장 목록
- 아니 | 항목 | 양 | 소재 | 사양 |
1 | UNM103040 | 1 | 리소스 이온 폴리머 셀 | 1200mAh |
2 | PCB | 1 | 유리섬유 폴리머 복합회로판 | RoHS를 통과 |
3 | 유선 | 2 | 폴리테인과 구리 | UL1007 26WG |
4 | 커넥터 | 1 | PH2.0-2 | |
5 | PVC | / | / | / |
103040 리포 배터리의 전기적 특성
- 아니 |
항목 |
분 |
유형 |
맥스 |
단위 |
1 | 초전하 보호 전압 | 4.230 | 4.280 | 4.330 | V |
2 |
초충전 출력 전압 |
4.050 | 4.100 | 4.150 | V |
3 | 초충전 보호 지연 시간 | / | 80 | 200 | ms |
4 | 과도한 방출 보호 전압 | 2.300 | 2.400 | 2.500 | V |
5 | 과잉 방출 방출 전압 | 2.900 | 3.000 | 3.100 | V |
6 | 과도한 방출 보호 지연 시간 | / | / | 60 | ms |
7 | 전류가 넘어서면 방출 보호 | 2.5 | 3.2 | 4.5 | A |
8 |
내적 저항 |
/ | / | 65 | mΩ |
9 |
정전류 동작 |
1.0 | / | 6.0 | μA |
10 | 현재 소비 (전력 종료) | / | / | 0.5 | μA |
11 |
단회로 보호 |
사용 가능 |
|||
12 | 단회로 보호 지연 시간 | / | / | 600 | μs |
PCB 부품 목록 103040 리포 배터리
